新聞中心
浙江通力新材料科技股份有限公司
新聞中心
PP改性知識大全(含配方)
PP是一種常用的塑料原料,也是常用的改性原料之一,對其改性方法可分為填充改性、增強增韌改性、共混改性及功能性改性四種,以下為您詳細介紹。

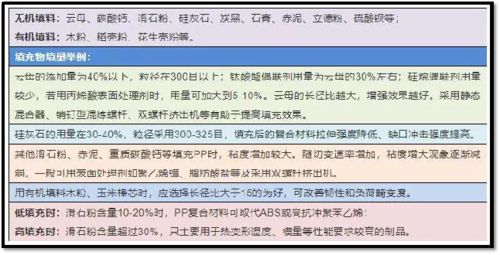

填充改性
不同粒度碳酸鈣在HDPE中的臨界值
增強增韌改性
增強材料:玻璃纖維、石棉纖維、單晶纖維和鈹、硼、碳化硅等,另外填料改性中的云母、滑石粉處理好時,也能作為增強材料用。
增韌配方設計注意事項:
1、彈性體與樹脂的相容性要好塑料的極性大小為:纖維素塑料>PA>PF>EP>PVC>EVA>PS>PP/HDPE/LDPE/LLDPE;彈性體的極性大小為:丁晴膠>氯丁膠>丁苯膠>順丁膠>天然膠>乙丙膠。高極性樹脂選用高極性彈性體,低極性樹脂選用低極性彈性體。
2、相容劑:適當的相容劑,可提高兩者的相容性。常用的相容劑為樹脂或增韌劑的馬來酸酐或丙烯酸類接枝物。
3、彈性體的協同作用:不同品種的彈性體一起加入會有協同作用,如在PP增韌配方中,EPDM和ABS復合加入增韌效果好。
4、需要考慮的其他因素:透明級——MBS;阻燃級——CPE;耐候級——CPE、ACR、EVA;低成本——CPE及EVA;不同彈性體價格高低順序為:MBS>ACR>ABS>NBR>CPE>EVA。
5、剛性補償:為了彌補剛性的損失,需在配方中加入碳酸鈣、滑石粉及云母粉等剛性填料;還可在彈性體增韌體系中加入AS、PMMA等剛性有機樹脂。
6、彈性體的加入量:一般情況下,彈性體的加入量有一個最佳值。如在PVC中加入MBS時,加入量15%為最大值。
7、協同加入加工助劑:對于彈性體加入量大的增韌配方,除ACR彈性體外,都能增加熔體的黏度。為此,大都需要加入潤滑劑或加工助劑,以改善其加工性能。
8、彈性體的粒度:彈性體的粒度對增韌效果影響很大。按彈性體增韌理論,對脆性樹脂如PS、PP等彈性體的粒度可相對大些;而對于韌性好一些的樹脂如PVC、POM、PET等,彈性體的粒度可相對小些。
無機剛性粒子增韌配方設計舉例
o PP/碳酸鈣增韌體系
用1250目碳酸鈣,經烷基羧酸鹽偶聯體系高效活化處理后,在PP(2401)中加入20%時,沖擊強度可提高10%以上,對此體系,如在用主偶聯劑烷基羧酸鹽處理的同時,用助偶聯劑改性石蠟或EPDM處理,在碳酸鈣加入量達到30%時,復合材料的沖擊強度會提高20%以上。PP/高嶺土增韌體系
用一種改性的環氧樹脂類界面改性劑對高嶺土表面進行處理,隨填充量的增加,PP的沖擊強度急劇升高;當加入量為30%時,復合材料的缺口沖擊強度比未處理高嶺土填充的提高20%。
沉淀BaSO4
為使沉淀BaO4能夠較好地包覆,并很好地分散在PP中,需用偶聯劑和分散劑對其進行表面處理和預分散。在30%加入量時,經過處理可使其沖擊強度提高近20%。
納米填料
指粒度小于100nm的一類填料,隨填料加入量的增大,拉伸強度和沖擊強度呈拋物線變化。開始隨加入量增加而增大,達到一個最高峰值后,隨添加量增加而下降。納米填料的增韌改性存在一個最佳加入量,一般在10份以下,與最佳加入量對應的沖擊強度會成倍增長。
堿土金屬鹽
在PP中加入堿土金屬鹽,當加入量達到40份時,沖擊強度達到最大值,此時沖擊強度增加2倍之多。

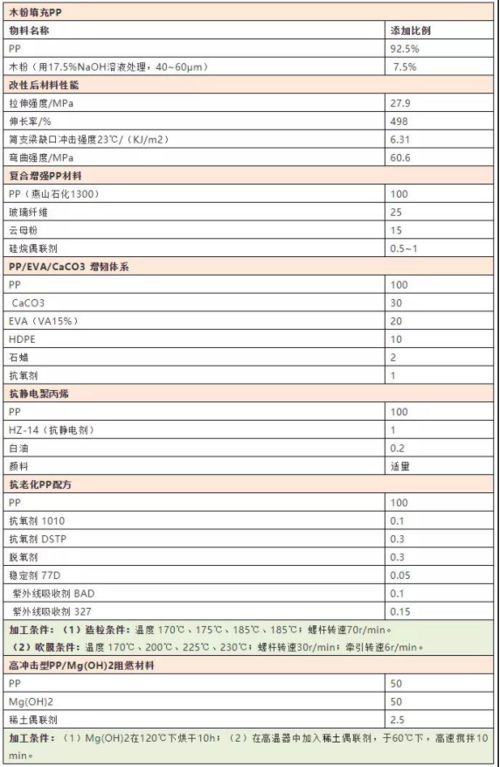

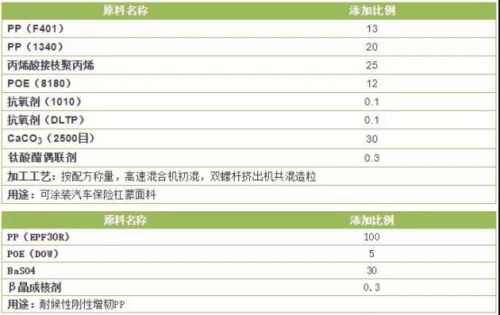

增韌改性配方舉例
增韌體系
共混改性
共混改性是指用其他塑料、橡膠、或熱塑性彈性體與PP共混,填入PP中較大的晶球內,以此改善PP的韌性和低溫脆性。

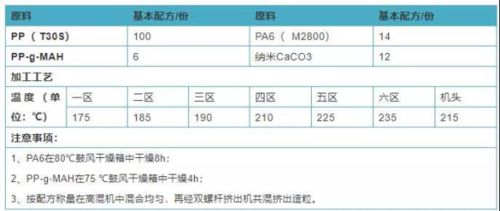

共混改性配方舉例
功能性改性
版權所有 ? 2019 浙江通力新材料科技股份有限公司 浙ICP備15002283號 網站建設:中企動力 臺州
- 電話 0576-88777766
- 郵箱 sdb@tlgx.cn
- 返回頂部
